THK滚针凸轮导向器额定寿命

【静态安全系数】

基本静额定载荷C 0是指具有方向和大小都一定的静态负荷,其应满足使处于承受最大负荷状态下的滚柱和滚动面之间的接触区域中心计算接触应力为4000Mpa的条件。（如果接触应力大于此数值,将影响旋转。）此数值在尺寸表中以C0 表示。当以静态或动态方式施加负荷时,必须考虑如下所示的静态安全系数。

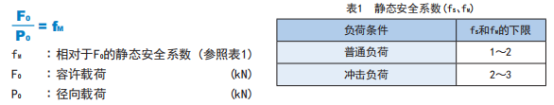

容许载荷(F 0)是指施加负荷的允许值,该负荷由滚针凸轮导向器螺柱部的强度决定。因此,必须考虑f S 以及相对于F 0 的静态安全系数f M 。

※ 静态安全系数的下限值,是以确保良好的润滑,在理想的安装条件下来进行装配的前提下得出的数值。由于安装构件的安装误差和变形等而产生的内部载荷,很难通过计算得出,无法通过计算进行考虑,因此请充分确保安全。

滚针凸轮导向器的使用寿命可由下式计算。

※ 滚针凸轮导向器的基本额定动载荷（C）是指,使一批相同的滚针凸轮导向器在相同条件下分别运行,其额定寿命（L）等于100万转时,方向和大小都不变的负荷。基本额定动载荷（C）记载于尺寸表中。

轨道表面负荷能力

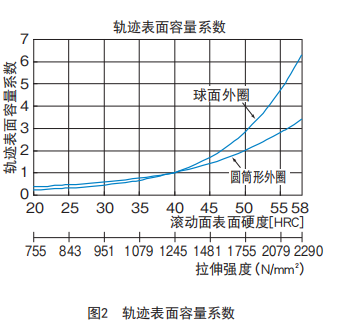

轨道表面负荷能力是指,轴承的外圈和相接触的轨道材质在长期重复使用中所能承受的容许载荷。 在尺寸表中记载的轨道表面负荷能表示为在使用抗拉强度为1.24kN/mm 2的钢材作为配合材料时的数值。因此,可以通过提高材质的硬度来提高轨迹表面负荷容量。图2 显示随配合材质的硬度以及抗拉强度变化的轨迹表面容量系数。为求得每种配合材料的轨迹表面负荷容量,请将相应的尺寸表中所示的轨迹表面负荷容量乘以各自的轨迹表面容量系数。

（注） 关于配合材料,建议使用滚动面硬度为20HRC或以上、以及抗拉强度为755N/mm 2或以上的材料。
